PC-QLF多功能强力分散机

2019-08-23 16:01:33

应用范围:TGM-QLF多功能强力分散机广泛用于涂料、腻子、油墨、胶黏剂、能源、电子电器、医药品、化妆品、食品等行业产品物料的分散、混合。 物 料:物料粘度在1,000,000cps以下...

单机介绍
应用范围:TGM-QLF多功能强力分散机广泛用于涂料、腻子、油墨、胶黏剂、能源、电子电器、医药品、化妆品、食品等行业产品物料的分散、混合。
物       料:物料粘度在1,000,000cps以下,固含量在90%以下的各种浆料;如电池浆料、焊锡膏、陶瓷浆料、硅胶油墨、密封胶、结构胶、软药膏、果酱等千余种物料。

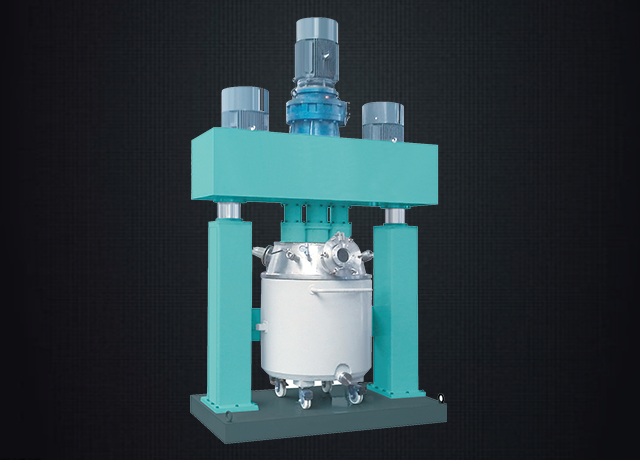

PC-QLF多功能强力分散机是在液压升降单轴搅拌机基础上开发的一款具备强力分散和搅拌功能的产品,按照双轴是否同心设计分为独立双轴与同心双轴;该产品对中高粘度及触变性物料具有很好的适应性,多种搅拌方式可选,常规的如锚式、蝶式、框式等,分散与搅拌可同时进行,适应性强,并可根据客户的物料的特性和生产工艺要求进行非标定制。

性能特点

搅拌效率高,产品品质好



PC-QLF多功能强力分散机由带刮壁式搅拌器和高速分散器组成,两组搅拌器同时作业使物料受到强烈的剪切、混合作用,达到快速混合的目的;搅拌器一般分为锚式和蝶式两种,针对不同粘度、比重的物料和不同的生产工艺要求可以设计最佳搅拌形式。

物料不粘壁,出料干净



在搅拌器上装有刮刀,紧贴桶壁刮拭,桶壁经立车精加工后,再经自动抛光机抛光,确保活动刮刀在旋转时把桶壁的物料完全刮掉,使桶壁无滞留料,提高混合效果。

操作方便、安全

设备通过油缸作为升降执行器,带控制阀控制工作头上升、停止、下降,操作简单,稳定性高;搅拌桨与主轴之间采用固定螺栓固定,方便拆卸更换,清洗容易;带有不同的抱夹方式(皮带、手摇、气动),可以快速将搅拌桶固定,防止桶在工作中发生位移造成安全事故。

非标性强



可定制各类型非标产品,如防爆型,真空型,加热型,带PLC控制智能型,材质可根据要求定制SS316L不锈钢或喷涂特殊材料。

工作原理
搅拌浆叶在动力机组的驱动下,沿固定方向旋转;在旋转过程中,驱使物料做轴向旋转和径向旋转。搅拌机内的物料,同时存在轴向运动和圆周运动,因而同时存在剪切搅拌和扩散搅拌等几种搅拌形式。在搅拌桨上装有刮刀,紧贴桶壁刮拭,刮刀随着搅拌器旋转时把桶壁的物料完全刮掉,使桶壁无滞留料,同时提高混合效果。 分散盘通过高速运转,使物料呈环状流,产生强旋涡,呈螺旋状下降到涡流底部。粒子间产生强烈的剪切撞击与磨擦,达到迅速分散、溶解功能。搅拌盘通过圆周运动,产生较好的径向作用里,加速物料循环,提高分散效率。 液压升降搅拌机通过液压泵工作驱动液压柱塞升降,带动整个传动机构和工作组升降。
技术参数


型号

分散功率 (kw)

分散转速

rpm

搅拌功率 (kw)

搅拌转速

rpm

设备材质

处理量

(L)

液压功率

kw

升降行程

(mm)

PC-QLF-100

5.5

0-2880rpm

2.2

0-85rpm

物料接触SS304不锈钢

80

1.1

700

PC-QLF-200

7.5

0-1450rpm

4

0-85rpm

物料接触SS304不锈钢

160

1.5

800

PC-QLF-300

11

0-1450rpm

7.5

0-61rpm

物料接触SS304不锈钢

240

1.5

900

PC-QLF-500

18.5

0-1450rpm

11

0-61rpm

物料接触SS304不锈钢

400

2.2

1000

PC-QLF-800

30

0-1450rpm

18.5

0-52rpm

物料接触SS304不锈钢

640

4

1100

PC-QLF-1000

37

0-1450rpm

22

0-52rpm

物料接触SS304不锈钢

800

5.5

1200

PC-QLF-1300

45

0-1450rpm

30

0-52rpm

物料接触SS304不锈钢

1000

5.5

1300

PC-QLF-1500

55

0-1450rpm

37

0-41rpm

物料接触SS304不锈钢

1300

5.5

1400

PC-QLF-2000

75

0-1450rpm

45

0-41rpm

物料接触SS304不锈钢

1600

7.5

1600
