PC-FF高速分散釜

2019-08-27 11:17:36

应用范围:适用于要求较高的物料,打浆效果好,且打浆时间短,效率高。 物 料:适用于涂料、染料、颜料、造纸、胶粘剂等化工行业对液体及液固相物料进行搅拌、溶解和分散...

单机介绍

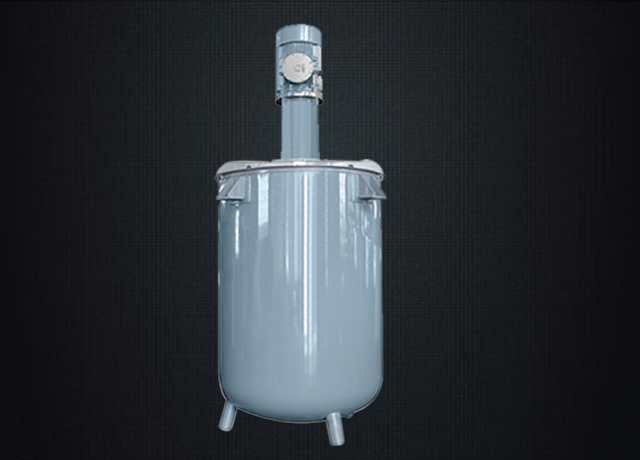

高速分散釜由电机、筒体、主轴和分散盘组成,电机通过支架安装在筒体上,电机与筒体内部主轴连接,主轴前端连接分散盘,筒体上部开设进料口,下部开有出料口,分散盘设置有上下两层,上层分散盘为单层,下层分散盘为双层。采用双层分散盘,浆液呈滚动环状流,产生强漩涡,浆液表面粒子呈螺旋状下降到涡流底部,在分散盘边缘2.5-5mm处形成湍流区,浆料及粒子受到强烈剪切及冲击,区域外形成上下两个束流,浆料得到充分循环及翻动,分散机的分散盘下方呈层流状态,不同流速的浆料层互相扩散,能够起到分散作用,适用于要求较高的物料,打浆效果好,且打浆时间短,效率高。

性能特点

分散效率高,产品品质好

通广机械有多年各行各业的搅拌机应用经验,可根据物料的特性、不同的搅拌效果需求,选择适合的桨叶形式和转速,从而能够快速使流体进行过渡流、湍流状态搅拌,使得流体同时存在轴向、径向运动,持续该状态一定时间就能得到搅拌均匀的混合液。

配置高速分散、乳化

搅拌釜可根据需要配置1或2个高速分散机、乳化机,分散机、乳化设备最高转速可达2930rpm(常规1450rpm),线速度20m/s以上,能够快速的将粉料均匀分散到液料里面;物料由于受到极高的剪切力,分散均匀,形成很好的悬浮效果。

维护、清洗方便

分散盘采用内六角螺栓与主轴固定,能够方便快速拆卸更换,清洗容易;搅拌器与主轴采用螺栓固定,方便移动和拆卸。




非标性强

可定制各类型非标产品,如防爆型,密闭真空型,带刮壁型,多功能性等,材质可根据要求定制SS321\SS316L不锈钢或做喷涂处理。

工作原理
通过分散盘的高速运转,使物料呈环状流,产生强旋涡,呈螺旋状下降到涡流底部。粒子间产生强烈的剪切撞击与磨擦,达到迅速分散、溶解、均匀混合、乳化的功能。我公司提供各类分散釜,材质有不锈钢和碳钢,根据客户需要从实验用到生产用,种类齐全,非标定制,满足各种分散要求。

技术参数



型号

电机功率 (kw)

转速(R/MIN)

搅拌形式

设备材质

料缸容积(M³)

外形尺寸

FF0.5M³

11

0-1450

锚式、桨叶式、框式

其他形式搅拌器对物料的粘度应用、转速/功率等计算数据是不一样的

SS304\SS316L不锈钢

0.5

800*1000*850

FF1M³

15

0-1450

SS304\SS316L不锈钢

1

1000*1250*1170

FF2M³

30

0-1450

SS304\SS316L不锈钢

2

1450*1575*1380

FF3M³

37

0-1450

SS304\SS316L不锈钢

3

1500*1880*1480

FF4M³

45

0-1450

SS304\SS316L不锈钢

4

400*2180*1570

FF5M³

55

0-1450



SS304\SS316L不锈钢

5

450*1800*1690

FF6M³ 75 0-1450   SS304\SS316L不锈钢 6 500*2360*1740
FF10M³ 110 0-1000   SS304\SS316L不锈钢 10 2200*2820*1850
